在高頻、高效電源設計領域，辰達半導體超快恢復二極管憑借其極短的反向恢復時間（Trr）和低反向電流損耗，成為開關電源、逆變器、功率因數校正（PFC）等場合中的重要器件。然而，工程實踐中常見因選型不當而造成的系統效率下降甚至器件失效問題，值得引起重視。本文將圍繞超快恢復二極管選型失誤引發的效率降低問題，結合實務經驗加以解析，并給出應對建議。

一、效率下降的根本原因
在高頻環境下，二極管反向恢復行為對系統開關損耗具有決定性影響。當二極管在導通狀態突然被施加反向電壓時，體內存儲的載流子不會立即清空，會在短時間內形成反向恢復電流。這個反向恢復過程不僅導致額外的損耗，還可能引發電壓尖峰、EMI干擾甚至損傷開關器件。
如果超快恢復二極管Trr參數選型不當（如Trr偏大），恢復期間導體端電流迅速變化，會使MOSFET或IGBT在關斷時承受更大di/dt沖擊，增加損耗。此外，部分設計中忽視Qrr（恢復電荷）的匹配，也會導致整機效率下降?？梢?，Trr與Qrr是影響效率的核心參數。

二、選型不當?shù)某Ｒ姳憩F(xiàn)
頻率不匹配：器件Trr大于系統開關周期要求，容易造成“尾電流”拖延，損耗劇增；
額定電壓/電流冗余不足：運行電壓、電流臨近器件極限，易因溫升或浪涌損壞；
不適用同步整流拓撲：傳統二極管用于同步整流場合，明顯劣于MOSFET，效率明顯下滑；
熱阻過高導致溫升失控：封裝選型錯誤（如使用DO-41替代TO-220），散熱性能不足；
Qrr未與主開關匹配：器件反向恢復電荷過大，使主功率開關切換損耗明顯增加。

三、實際案例解析
某客戶的PFC電路設計中，開關頻率為100kHz，初期選用了Trr為80ns的快恢復二極管，結果出現MOS管發熱嚴重、系統轉換效率偏低的問題。經測量發現，該器件在恢復期間產生較大的反向尖峰電流，對MOS管構成不利影響。后續更換為Trr為35ns、Qrr更小的超快恢復型號，并優化PCB布線與散熱，效率提升3.7%，溫升降低約15℃，問題得以解決。

四、工程建議與優化策略
選型應匹配系統頻率：推薦Trr ≤ (1/10~1/5) × 開關周期；
關注Qrr指標：尤其是同步整流或PFC中，應優選低Qrr器件；
合理預留電壓電流裕度：建議額定電壓 ≥ 1.3×系統最大電壓；
關注封裝熱阻（RθJC/RθJA）：高功率場合推薦TO-220、TO-247等大功率封裝；
溫度下的Trr漂移測試：高溫下Trr會增加，應在最大工作溫度下驗證；
布局優化與熱管理配合：熱敏區域靠近散熱片，必要時添加硅脂或?qū)釅|片。

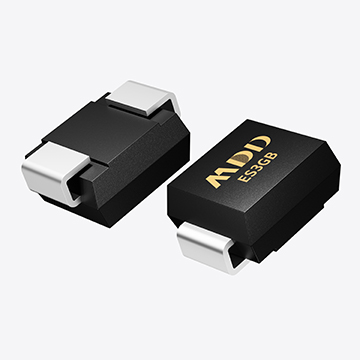

在快節奏、高性能的電源系統設計中，MDD辰達半導體超快恢復二極管選型對整體效率的影響不容小覷。工程師應從系統頻率、電氣參數、熱管理、封裝形式等多維度出發，進行精細化匹配與測試驗證。選型得當，才能確保器件效率與可靠性雙贏。
